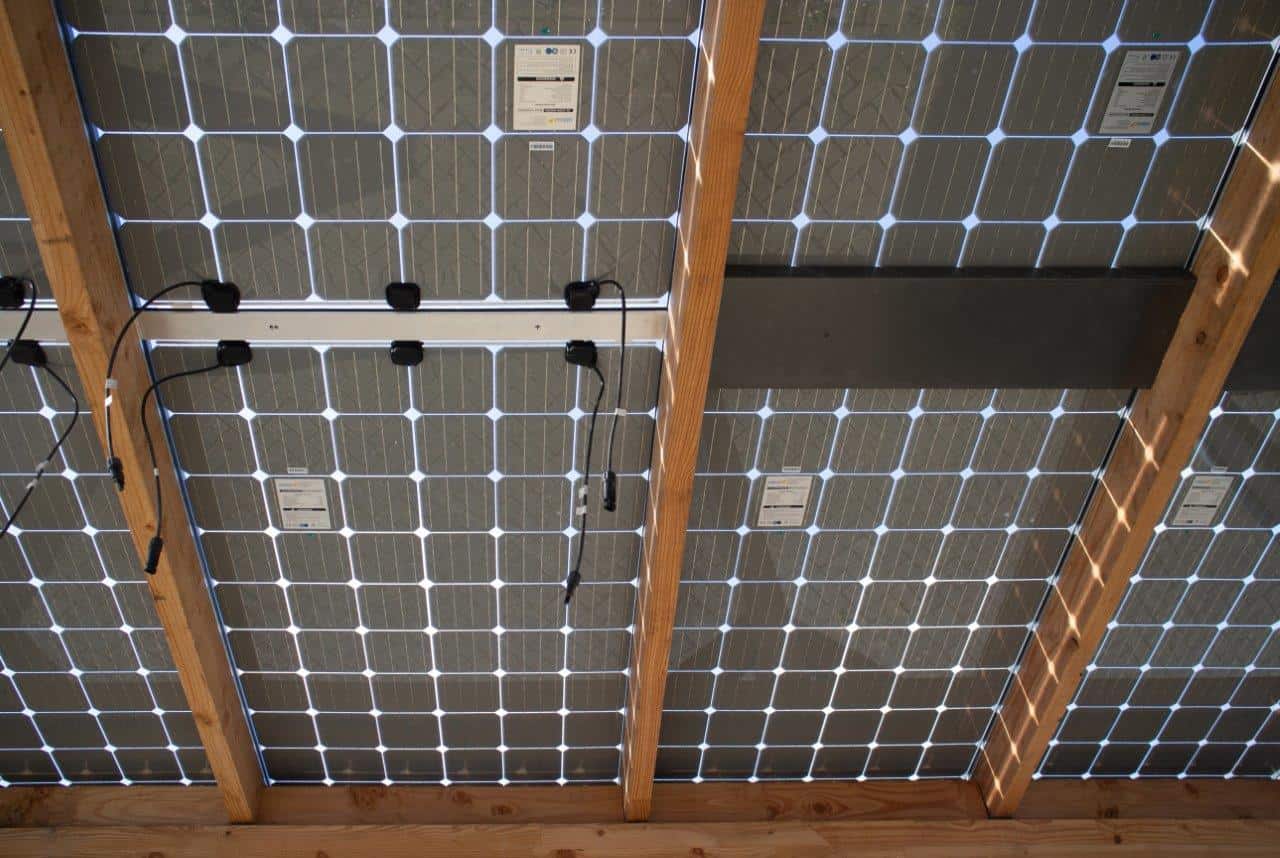

Het aluminium profielsysteem aan de bovenzijde is speciaal ontwikkeld voor de montage van glas-glas zonnepanelen en is verkrijgbaar in drie kleuren, zodat deze altijd aansluit bij uw woning. Dit product is alleen de bovenbouw, incl onderstaande onderdelen en dus ECLUSIEF een onderbouw.
Inhoud Daksysteem:
• Solid 60 cells 370 Wp glas-glas PV-panelen.
• Aluminium beglazingsprofielen 58mm incl. beglazingsrubber en vullatten t.b.v. zijafsluiting.
• Sier-kliklijsten 60mm in RAL9005/9010/7016.
• Glasdelingsprofielen in RAL9005 t.b.v. koppeling panelen.
• Aluminium afwerkkoof onderzijde t.b.v. wegwerken bekabeling en evt. optimizers.
• Eindschotten, bevestigingsmateriaal en een uitgebreide montagehandleiding.
Overzicht omvormers en fases
| 1-F | SE2200H + 6x S500B |
| 1-F | SE2200H + 8x S500 |
| 1-F | SE3000H + 10x S500 |
| 1-F | SE3500H + 12x S500 |
| 1-F | SE4000H + 14x S500 |
| 1-F | SE5000H + 16x S500 |
| 1-F | SE3000H + 9x S500 |
| 1-F | SE3500H + 12x S500 |
| 1-F | SE4000H + 15x S500 |
| 1-F | SE5000H + 18x S500 |
| 3-F | SE6k + 21x S500 |
| 3-F | SE7k + 24x S500 |
Specificaties
- 60 efficiënte dubbelzijdige zonnecellen per paneel
- Dubbel gelamineerd veiligheidsglas
- Zeer brandbestendig door dubbel glas
- Tot wel 370 Wp opbrengst
- LID-effect van bijna 0% en PID-resistent
- 12 jaar garantie op zonnepanelen
- BSOHSAS 45001, ISO 14001, ISO 9001 gecertificeerd
- Mooi zicht aan boven- én onderkant
Downloads
- pdfBrochure (4,8 MB, pdf)
- pdfMontage handleiding bovenbouw (1,9 MB, pdf)
- pdfMontage handleiding onderbouw (1,1 MB, pdf)
- pdfinformatie zonnepanelen (502,7 KB, pdf)
- pdfDetails Tekening (157,4 KB, pdf)
- jpgTekening doorsnede (13,3 KB, jpg)
- pdfMaatvoering (80,9 KB, pdf)
- pdfTekening maat 3313 x 3716 (104,1 KB, pdf)
- pdfTekening maat 4398 x 3716 (104,4 KB, pdf)
- pdfTekening maat 5483 x 3716 (107,9 KB, pdf)
- pdfTekening maat 6568 x 3716 (109,3 KB, pdf)
- pdfTekening maat 7653 x 3716 (109,2 KB, pdf)
- pdfTekening maat 8738 x 3716 (113,6 KB, pdf)
